마이크로 포토 센서(MICRO PHOTOELECTRIC SENSORS)

마이크로 포토 센서는 자동화 장비에서 가장 많이 사용되는 센서 중 하나입니다.

마이크로 포토 센서

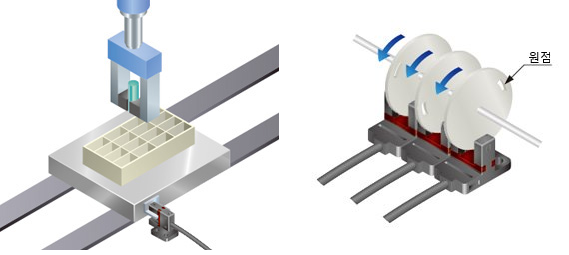

스테이지 위치 측정용(좌)과 회전체 원점 검출(우) 사례

이동체가 작업을 수행하기 위한 정위치에 왔는지 확인하는 용도로 사용되는 센서입니다.

이동체에 지그를 달아서 지그가 센서의 안에 들어올때 검출할 수 있습니다.

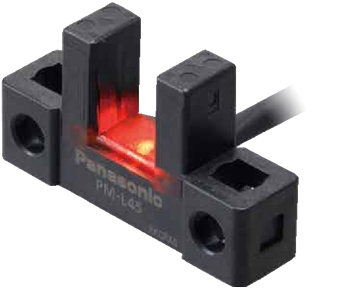

마이크로 포토 센서의 예(파나소닉 제품)

마이크로 포토 센서는 'ㄷ'자 형으로 형성되어 있습니다. 생김새가 말굽같은 모습이어서 '말굽 센서'라고도 불립니다.

주로 장비의 측면 또는 협소한 곳에 장착돼야 하므로 센서 내의 앰프 같은 표시부는 없고,

출력선을 통해 상위 기기와 호환할 수 있습니다.



여러 센서 제조사에서 생산하는 제품 중 가장 저렴한 라인업에 속하는 센서이지만, 그만큼 품질과 신뢰도가 뒷받침되어야 하는 센서입니다.

직교로봇이나 스테이지가 제 위치에 오지 못하게 되면, 후속작업을 진행할 수 없기 때문입니다.

그래서 전원 역연결/출력 역연결 보호 회로, 출력 단락 보호 회로가 장착돼 있습니다.



제품 외형은 다양한 환경에 적용 가능할 수 있도록 구성되어 있습니다.

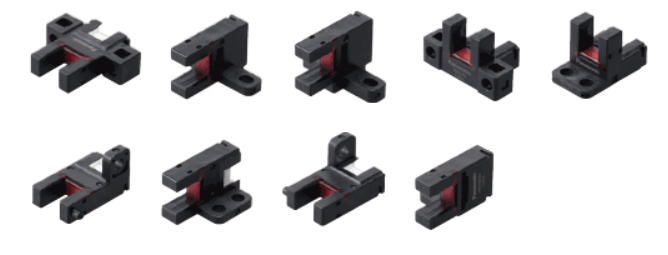

다양한 형상의 마이크로 포토 센서

또, 케이블 일체형과 커넥터형으로 분류되어 있어 적합한 제품을 선정하는 것이 중요합니다.



커넥터형(좌)과 일체형(우)

케이블의 길이는 보통 2m이지만, 연장 시 100m까지 가능합니다.

후처리 작업을 통해 케이블을 연장할 경우, 전압 강하가 발생할 수 있으므로 센서의 부속 끝 케이블 끝에서 공급 전압이 정격 이내가 되도록 주의가 필요합니다. (공급 전압 4.5V 이상) ♣





이미지 출처 : 파나소닉디바이스세일즈코리아
